SEISMIC WAVES(भूकंपीय तरंगें)


भूकंपीय तरंगें

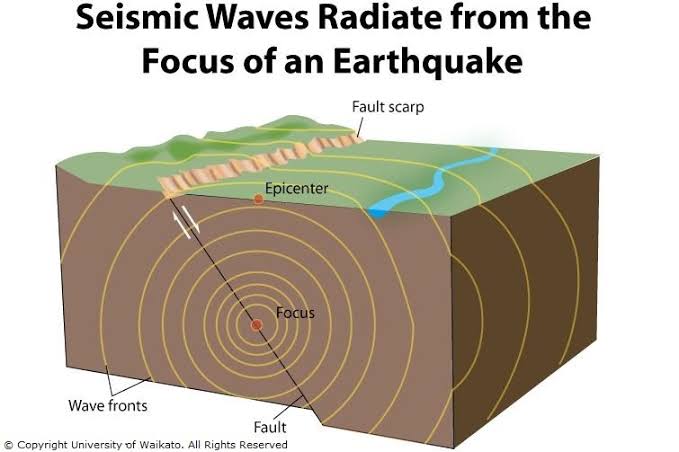

पृथ्वी से गुजरने वाली सभी दिशाओं में संचारित तरंगें
रिहाई के कारण भूकंप के दौरान सतह
 भूकंपीय तरंगें दो प्रकार की होती हैं:
1) बॉडी वेव
2) सरफेस वेव्स
1) शारीरिक लहरें
भूकंपीय तरंगें जो सभी में पृथ्वी की परतों से होकर गुजरती हैं
दिशाएं और किसी भी गहराई तक सीमित नहीं हैं जिन्हें बॉडी कहा जाता है
लहर की।
ये दो प्रकार के होते हैं:
a) प्राथमिक तरंगें या P- तरंगें
बी) माध्यमिक लहरें या एस-लहरें
a) PRIMARY WAVES या P-WAVES
शरीर की तरंगें जिसमें भौतिक कण की दिशा में कंपन करते हैं
एक धक्का और पुल प्रभाव के साथ लहर के प्रसार के रूप में कहा जाता है
प्राथमिक लहरें या पी-लहरें।
`इन्हें लोंगिट्यूडिनल या कंप्रीहेंसिव वेव्स के नाम से भी जाना जाता है।
पी-लहरों की विशेषताएं
• ये तरंगे सबसे तेज़ होती हैं और इसलिए ये सबसे पहले होती हैं
रिकॉर्डिंग स्टेशन पर दर्ज की गई।
• ये तरंगें ठोस के माध्यम से गुजरने में सक्षम हैं
साथ ही तरल पदार्थ।
• ये लहरें प्रारंभिक झटकों के लिए जिम्मेदार हैं
पृथ्वी की सतह।
• ये तरंगें ध्वनि तरंगों की तरह होती हैं।
• इन तरंगों के कारण सामग्री में वॉल्यूमेट्रिक परिवर्तन होता है
जिससे वे गुजरते हैं।
ख) प्रतिवादी लहरें या एस-लहर: -
शरीर की तरंगें जिसमें भौतिक कण समकोण पर कंपन करते हैं
प्रसार की दिशा को एस-वेव्स कहा जाता है।
इन्हें शियर वेव्स या शेक वेव्स भी कहा जाता है।
एस-वेव्स के लक्षण
• ये तरंगें एक ही सामग्री में पी-वेव्स की तुलना में धीमी गति से यात्रा करती हैं।
• ये तरंगें ठोस पदार्थों से गुजरने में सक्षम हैं लेकिन हैं
तरल पदार्थ के माध्यम से प्रचार करने में असमर्थ क्योंकि उनके पास कोई कतरनी नहीं है
शक्ति।
• ये तरंगें प्रकाश की तरह विकृत या अनुप्रस्थ होती हैं
लहर की।
• ये तरंगें सामग्रियों के आयतन को नहीं बदलती हैं
जो वे पास करते हैं।
2) सतही लहरें (L-Waves): -
ये भूकंपीय तरंगें जो पृथ्वी की सतह के साथ-साथ अंदर जाती हैं
परिधि पथ को सतही तरंगों या लंबी तरंगों के रूप में कहा जाता है।
L-WAVES की वर्णव्यवस्था
• ये तरंगें यात्रा करने के लिए सबसे धीमी होती हैं और इसलिए अंतिम होती हैं
रिकॉर्डिंग स्टेशन पर दर्ज की गई।
• ये तरंगें प्रकृति में अनुप्रस्थ होती हैं।
• ये प्रकृति में सबसे अधिक विनाशकारी हैं और सभी के लिए जिम्मेदार हैं
भूकंप के दौरान पृथ्वी की सतह पर नुकसान।
सतह की लहरें दो प्रकार की होती हैं:
क) रेले वेव्स (LR-waves)
बी) लव वेव्स (एलएल-वेव्स)
ग) रेलेव वेव्स (LR-waves)

ये सतही तरंगें जिसमें भौतिक कण एक अण्डाकार में कंपन करते हैं
ऊर्ध्वाधर विमान में पथ रेलेव तरंगें हैं।
दीर्घवृत्त में, प्रमुख अक्ष ऊर्ध्वाधर दिशा के साथ है और लघु अक्ष अंदर है
तरंग प्रसार की दिशा।
इस तरंगों की महत्वपूर्ण विशेषता यह है कि कण विस्थापन नहीं है
पूरी तरह से पृथ्वी की सतह तक सीमित है, लेकिन नीचे भी घुसना है
तरंग दैर्ध्य के बराबर गहराई तक सतह।
लव वेव्स (LL-waves): -
सतह की तरंगें जिनमें कण गति क्षैतिज तल में होती है
और प्रसार की दिशा में समकोण पर कंपन होते हैं
जिसे लव वेव्स कहा जाता है।
प्रेम तरंगों की सतह गति एस-तरंगों के समान है लेकिन साथ है
कोई ऊर्ध्वाधर घटक नहीं।
